Fechadura electromanética para portas de duas folhas, com 2 X 280kg de força, ATEX

O Electroíman Profissional ATEX Duplo de 280 Kg (Modelo YM-280DW-EX) é a solução de engenharia definitiva para o bloqueio e controlo de acessos em portas de duas folhas instaladas em Atmosferas Explosivas. Desenvolvido especificamente para indústrias químicas, petrolíferas, farmacêuticas, laboratórios ou ambientes com acumulação de gases e poeiras inflamáveis, este equipamento de alta segurança responde eficazmente às mais exigentes normas internacionais de segurança contra riscos de explosão.

Este modelo duplo possui uma força de retenção combinada de $2 \times 280\text{ Kg}$ e vem equipado de fábrica com um cabo eléctrico de 3 metros. Foi concebido para trabalhar em harmonia obrigatória com o seu Isolador de Sinal (incluído no kit), assegurando que nenhuma falha eléctrica ou faísca atinja a Zona de Perigo.

Arquitectura de Instalação Segura (Diagrama do Sistema)

Para total conformidade com a certificação ATEX, a instalação deve seguir rigorosamente a divisão de ambientes:

— ZONA DE PERIGO (Atmosfera Explosiva): Onde são instalados os periféricos expostos, tais como o Electroíman ATEX Duplo, Leitor de Cartões ATEX, Botão de Saída ATEX, Sensores e CCTV.

— ZONA SEGURA (Gabinete Técnico/Interior): Onde se instala o Isolador de Sinal, que faz a barreira técnica intransponível antes de ligar a cablagem ao painel central de Controlo de Acessos e à Fonte de Alimentação.

Vantagens para o Instalador Profinst

— Segurança Homologada: Certificação ATEX internacional de alta exigência para Gases (II 1G Ex ib IIC T6 Gb) e Poeiras (II 2D Ex ib IIIC).

— Versatilidade de Aplicação: Indicado para uma vasta gama de tipologias de portas, nomeadamente portas de madeira, vidro, metal, portas corta-fogo e portas de ambientes esterilizados (salas brancas/hospitais).

— Robustez Extrema IP66: Elevado índice de impermeabilidade, totalmente estanque e à prova de água, ideal para lavagens industriais ou instalação em ambientes exteriores exigentes.

— Barreira de Isolamento Incluída: O isolador de sinal dedicado protege o circuito contra picos de tensão, garantindo a durabilidade do electroíman e a estabilidade do sistema de controlo.

Especificações Técnicas Detalhadas

1. Electroíman ATEX Duplo

— Modelo: YM-280DW-EX

— Força de Tracção: 2 x 280 Kg (Para portas de duas folhas)

— Dimensões da Fechadura: 516 x 48 x 25 mm

— Dimensões da Contraplaca: 180 x 38,8 x 13 mm

— Comprimento do Cabo Eléctrico: 3 metros

— Índice de Protecção (Impermeabilidade): IP66

— Voltagem de Trabalho: 12 VDC

— Consumo de Corrente: 550mA

— Certificação ATEX (Gases): II 1G Ex ib IIC T6 Gb

— Certificação ATEX (Poeiras): II 2D Ex ib IIIC T85ºC/T100ºC Db

— Número do Certificado ATEX: ECM 23 ATEX-B DN 89

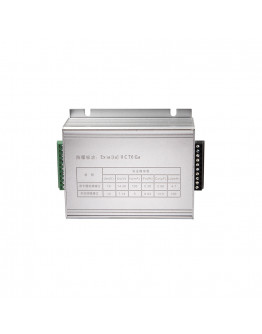

2. Isolador de Sinal do Electroíman (Obrigatório)

— Função: Barreira galvânica de isolamento instalada entre a fonte de alimentação e o electroíman (Zona de Perigo).

— Dimensão: 73 x 56 x 23,5 mm

— Voltagem: 13,6 VDC / 550mA

— Temperatura de Trabalho: -20ºC a +55ºC

Nota Técnico-Comercial de Aplicação

Este modelo de embutir duplo é altamente recomendado para instalações em sectores de saúde e farmacêuticos (portas de ambientes esterilizados) ou infraestruturas industriais que exijam compartimentação de incêndios (portas corta-fogo), assegurando a libertação automática das folhas em caso de emergência através do corte de energia.

Nota Técnica de Manutenção (Dica Triplo W)

Aconselha-se a protecção de todos os elementos metálicos instalados junto ao mar ou ambientes químicos, com óleo de máquina de costura ou vaselina líquida. Este procedimento simples evita a oxidação precoce e mantém as faces de contacto magnético com eficácia a 100%.

Suporte Técnico Remoto

A Triplo W fornece suporte técnico remoto especializado para ajudar o seu carpinteiro ou instalador na parametrização eléctrica e passagem de cabos deste sistema. Contacte o nosso departamento de engenharia!
